تصنف الألياف البصرية الى ثلاثة أنواع تبعاً لأنماطها وتركيبها وهي كما يلي :
يتألف الليف البصري من جزئين أساسيين هما لب الليف والذي يشغل مركز الليف يحيط به كساء يضاف لذلك طبقة واقية تسمى الغلاف . يصنع هذا النوع من الألياف البصرية من عناصر مختلفة من الزجاج ومركباته أو من السليكا المطعمة . تتميز هذه الألياف بكبر قطر اللب وكبر فتحة النفوذ العددية والتي تمكن من دخول كمية كبيرة من الضوء لليف البصري وتعتمد خواص هذه الألياف
على نوع الليف والمواد المصنعة منها وطريقة التصنيع وتعتبر الألياف المصنعة من السليكا المطعمة أفضل الألياف البصرية وتستخدم لنقل المعلومات لمسافة قصيرة وعرض نطاق محدود ، غير أن تكلفتها قليلة .
2. ألياف متعددة النمط وبمعامل إنكسار متدرج Multimode graded Index Fiber
معامل انكسار هذه الألياف متدرج إذ تبلغ أعلى قيمة له في مركز الليف وتقل قيمة معامل الإنكسار بصفة تدريجية كلما اتجهنا نحو الكساء حيث تكون قيمة معامل الانكسار ثابتة ويصنع هذا النوع من الألياف من عدد من العناصر الزجاجية أو السليكا المطعمة . إن أداء الألياف متعددة النمط ومتدرجة معامل الانكسار يتفوق على أداء الألياف متعددة النمط ذات معامل الانكسار العتبي نظراً لتدرج معامل الانكسار وقلة التوهين فيها غير أن قطر اللب في الألياف متعددة النمط ومتدرجة معامل الانكسسار أقل من قطر اللب في الألياف متعددة النمط ذات معامل الانكسار العتبي . وتستخدم للمسافات المتوسطة وعرض نطاق متوسط عالي .

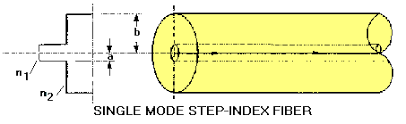

3. الياف احادية النمط Single Mode Fibers
قد يكون معامل إنكسار الليف متعدد النمط متدرج أو عتبي ولكن معظم الألياف أحادية النمط
الموجودة حالياً ذات معامل الموجودة حالياً ذات معامل نكسار عتبي . تتميز الألياف أحادية النمط٩
بنوعيتها الممتازة كما أن عرض النطاق فيها كبير وتستعمل للمسافات الطويلة وتصنع من مادة السليكا
المطعمة . ولو أن قطر اللب صغير جداً إلا أن قطر الكساء يبلغ أضعاف قطر اللب وذلك للقليل من
نسبة الفقد من الموجات المضمحلة evanescnt التي تمتد داخل الكساء ومع استخدام الغلاف الواقي
يصبح القطر الاجمالي لليف أحادي النمط مساو الى قطر الليف متعدد النمط .
- ألياف متعددة النمط وبمعامل إنكسار عتبي Multimode Step Index Fibers
يتألف الليف البصري من جزئين أساسيين هما لب الليف والذي يشغل مركز الليف يحيط به كساء يضاف لذلك طبقة واقية تسمى الغلاف . يصنع هذا النوع من الألياف البصرية من عناصر مختلفة من الزجاج ومركباته أو من السليكا المطعمة . تتميز هذه الألياف بكبر قطر اللب وكبر فتحة النفوذ العددية والتي تمكن من دخول كمية كبيرة من الضوء لليف البصري وتعتمد خواص هذه الألياف
على نوع الليف والمواد المصنعة منها وطريقة التصنيع وتعتبر الألياف المصنعة من السليكا المطعمة أفضل الألياف البصرية وتستخدم لنقل المعلومات لمسافة قصيرة وعرض نطاق محدود ، غير أن تكلفتها قليلة .
2. ألياف متعددة النمط وبمعامل إنكسار متدرج Multimode graded Index Fiber
معامل انكسار هذه الألياف متدرج إذ تبلغ أعلى قيمة له في مركز الليف وتقل قيمة معامل الإنكسار بصفة تدريجية كلما اتجهنا نحو الكساء حيث تكون قيمة معامل الانكسار ثابتة ويصنع هذا النوع من الألياف من عدد من العناصر الزجاجية أو السليكا المطعمة . إن أداء الألياف متعددة النمط ومتدرجة معامل الانكسار يتفوق على أداء الألياف متعددة النمط ذات معامل الانكسار العتبي نظراً لتدرج معامل الانكسار وقلة التوهين فيها غير أن قطر اللب في الألياف متعددة النمط ومتدرجة معامل الانكسسار أقل من قطر اللب في الألياف متعددة النمط ذات معامل الانكسار العتبي . وتستخدم للمسافات المتوسطة وعرض نطاق متوسط عالي .
3. الياف احادية النمط Single Mode Fibers
قد يكون معامل إنكسار الليف متعدد النمط متدرج أو عتبي ولكن معظم الألياف أحادية النمط
الموجودة حالياً ذات معامل الموجودة حالياً ذات معامل نكسار عتبي . تتميز الألياف أحادية النمط٩
بنوعيتها الممتازة كما أن عرض النطاق فيها كبير وتستعمل للمسافات الطويلة وتصنع من مادة السليكا
المطعمة . ولو أن قطر اللب صغير جداً إلا أن قطر الكساء يبلغ أضعاف قطر اللب وذلك للقليل من
نسبة الفقد من الموجات المضمحلة evanescnt التي تمتد داخل الكساء ومع استخدام الغلاف الواقي
يصبح القطر الاجمالي لليف أحادي النمط مساو الى قطر الليف متعدد النمط .
